2000 BMW Z3 M Roadster Z3 M Coupe Electrical Troubleshooting Manual

l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l 0449_frontpage PN 01 00 0 007 955 2000 BMW Z3 (E36/7) Z3 Roadster, Z3 Coupe, M Roadster, M Coupe Electrical Troubleshooting Manual Vehicles produced 4/99 thru Present F R9 D3 R12 T3 R14 R8 C2 R11 Rz T2 T1

BMW NA ELECTRICAL TROUBLESHOOTING MANUAL SERIES 3 – E36/7 (Z3 Roadster, Z3 Coupe, M Roadster, and M Coupe) SCHEMATICS MODEL YEAR 1999 0100.0 INDEX 0110.0 INTRODUCTION 0140.0 SYMBOLS 0670.0 POWER DISTRIBUTION CHART 0670.1 FUSE CHART 0670.2 POWER DISTRIBUTION 0670.3 FUSE DETAILS 0670.4 GROUND DISTRIBUTION 0670.5 DATA LINK 1210.17 ENGINE CONTROL SYSTEM MS41.1 (6–CYLINDER S52) 1210.25 ENGINE CONTROL SYSTEM MS42.1 (6–CYLINDER M52) 1230.0 CHARGING SYSTEM 1240.0 START 1290.0 E–BOX FAN 2460.2 ELECTRONIC TRANSMISSION CONTROL (EGS A4S 270R) 3234.0 SUPPLEMENTAL RESTRAINT SYSTEM (AIR BAG) 3450.1 SLIP CONTROL (ABS/ASC) 3452.1 DYNAMIC STABILITY CONTROL (DSC III) 3614.0 TIRE INFLATION SYSTEM 5116.0 POWER MIRRORS 5126.0 ZKE CENTRAL LOCKING (ZV) 5133.0 ZKE POWER WINDOWS (FH) 5200.0 POWER SEATS 5203.0 HEATED SEATS 5410.5 POWER TILT SUNROOF 5430.2 ELECTRO–HYDRAULIC CONVERTIBLE TOP 6100.0 CENTRAL BODY ELECTRONICS (ZKE IV) 6133.0 HORN 6135.1 DRIVE–AWAY PROTECTION (EWS III) 6160.1 WIPER/WASHER MODULE (WWM) 6167.1 HEADLIGHT WASHER (SRA) 6169.0 WINDSHIELD WASHER JET HEATERS 6211.0 INSTRUMENT CLUSTER 6213.1 ANALOG CLOCK 6213.3 DIGITAL CLOCK 6300.0 LIGHT SWITCH DETAILS 6312.0 HEADLIGHTS/FOG LIGHTS 6313.0 TURN/HAZARD LIGHTS 6314.0 PARK/TAIL/UNDERHOOD LIGHTS 6320.0 LICENSE PLATE/LUGGAGE COMPARTMENT LIGHTS 6322.0 BACK UP LIGHTS 6325.0 BRAKE LIGHTS 6330.3 INTERIOR LIGHTS 6332.0 INTERIOR ACCESSORIES 6350.0 CRASH CONTROL MODULE 6424.0 REAR WINDOW DEFOGGER 6450.6 INTEGRATED HEATING– AND CLIMATE CONTROL 6510.1 RADIO/HIFI 6561.0 CELLULAR TELEPHONE (PROVISIONS) 6571.0 CRUISE CONTROL (TEMPOMAT) 6575.2 ANTI–THEFT SYSTEM (ALPINE) 6581.3 BOARD COMPUTER (BC – LOW) 7000.0 COMPONENT LOCATION CHART 7100.0 COMPONENT LOCATION VIEWS 8000.0 SPLICE LOCATION VIEWS 8500.0 CONNECTOR VIEWS

0100.0 INDEX 0100.0Ć00 06/00 2000 BMW Z3 ABS HYDRAULIC UNIT, Y1w 3450.1-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AIR BAG GAS GENERATOR, DRIVER’S, G5 3234.0-00 . . . . . . . . . . . . . . . . . . AIR BAG GAS GENERATOR, LEFT SIDE, G14 3234.0-01 . . . . . . . . . . . . . . . . AIR BAG GAS GENERATOR, PASSENGER’S, G6 3234.0-00 . . . . . . . . . . . . . AIR BAG GAS GENERATOR, RIGHT SIDE, G15 3234.0-01 . . . . . . . . . . . . . . AIR CONDITIONING COMPRESSOR, Y2 6450.6-02 . . . . . . . . . . . . . . . . . . . . . AIR CONDITIONING COMPRESSOR, Y2 6450.6-06 . . . . . . . . . . . . . . . . . . . . . AIR CONDITIONING RELAY, MOTRONIC, K33a 6450.6-04 . . . . . . . . . . . . . . . AIR CONDITIONING/RECIRCULATING SWITCH ASSEMBLY, S220 6450.6-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AIR CONDITIONING/RECIRCULATING SWITCH ASSEMBLY, S220 6450.6-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AIR PUMP, Y6133 1210.17-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AIR PUMP, Y6133 1210.25-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANALOG CLOCK 6213.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANALOG CLOCK, N5 6211.0-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANALOG CLOCK, N5 6213.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANTENNA AMPLIFIER AM/FM, N8 6510.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANTI–THEFT CONTROL MODULE (ALPINE), N12w 6575.2 . . . . . . . . . . . . . ANTI–THEFT HORN (ALPINE), H1w 6575.2-01 . . . . . . . . . . . . . . . . . . . . . . . . . ANTI–THEFT SYSTEM (ALPINE) 6575.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ASC SWITCH, S6 3450.1-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ASC SWITCH, S6 3450.1-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ASHTRAY LIGHT, FRONT, E25 6300.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ASHTRAY LIGHT, FRONT, E25 6332.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUTOMATIC TRANSMISSION RANGE SWITCH, S3 2460.2-04 . . . . . . . . . . . AUXILIARY FAN MOTOR, M9 6450.6-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUXILIARY FAN MOTOR, M9 6450.6-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUXILIARY FUSE BOX, P900 0670.2-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUXILIARY FUSE BOX, P901 0670.2-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUXILIARY FUSE BOX, P95 0670.2-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUXILIARY FUSE BOX, P97 0670.2-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AUXILIARY THROTTLE POSITION MOTOR (ADS), M93 3450.1-02 . . . . . . . AUXILIARY THROTTLE POSITION SENSOR, R31 3450.1-02 . . . . . . . . . . . . . AUXILIARY TURN LIGHT, LEFT FRONT, H9 6313.0-02 . . . . . . . . . . . . . . . . . . AUXILIARY TURN LIGHT, RIGHT FRONT, H8 6313.0-02 . . . . . . . . . . . . . . . . . B+ JUMP START JUNCTION POINT, G6430 0670.2-00 . . . . . . . . . . . . . . . . . . B+ JUMP START JUNCTION POINT, G6430 0670.2-05 . . . . . . . . . . . . . . . . . . B+ JUNCTION POINT E–BOX, G6400 0670.2-01 . . . . . . . . . . . . . . . . . . . . . . . . B+ JUNCTION POINT, G7512 0670.2-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BACK UP LIGHT, LEFT, H27 6322.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BACK UP LIGHT, RIGHT, H28 6322.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BACK UP LIGHTS 6322.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BATTERY SAFETY TERMINAL, G19 0670.2-00 . . . . . . . . . . . . . . . . . . . . . . . . . BATTERY SAFETY TERMINAL, G19 0670.2-05 . . . . . . . . . . . . . . . . . . . . . . . . . BATTERY SAFETY TERMINAL, G19 3234.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . BATTERY, G1 0670.2-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BATTERY, G1 0670.2-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER MOTOR, M30 6450.6-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER MOTOR, M30 6450.6-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER RELAY, K4 6450.6-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER RELAY, K4 6450.6-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER RESISTORS, R11 6450.6-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER RESISTORS, R11 6450.6-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER SWITCH, S75 6450.6-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BLOWER SWITCH, S75 6450.6-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BOARD COMPUTER (BC – LOW) 6581.3-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . BOARD COMPUTER (BC – LOW), A35y 6581.3-00 . . . . . . . . . . . . . . . . . . . . . . BODY ELECTRONICS CONTROL MODULE (ZKE IV), A104 6100.0 . . . . . . BRAKE FLUID LEVEL RELAY, K10485 3452.1-01 . . . . . . . . . . . . . . . . . . . . . . . BRAKE FLUID LEVEL SWITCH, B18 6211.0-03 . . . . . . . . . . . . . . . . . . . . . . . . . BRAKE LIGHT SWITCH, S30 6325.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BRAKE LIGHT, LEFT, H24 6325.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BRAKE LIGHT, RIGHT, H31 6325.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BRAKE LIGHTS 6325.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BRAKE PAD SENSOR, LEFT FRONT, B16 6211.0-01 . . . . . . . . . . . . . . . . . . . . BRAKE PAD SENSOR, RIGHT REAR, B17 6211.0-01 . . . . . . . . . . . . . . . . . . . . CAMSHAFT POSITION SENSOR (CYLINDER IDENTIFICATION), B6204 1210.17-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CAMSHAFT POSITION SENSOR 1 (INLET), B6214 1210.25-05 . . . . . . . . . .

INDEX 0100.0Ć01 06/00 2000 BMW Z3 CAMSHAFT POSITION SENSOR 2 (OUTLET), B6224 1210.25-05 . . . . . . . CD CHANGER, N22 6510.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CELLULAR TELEPHONE (PROVISIONS) 6561.0-00 . . . . . . . . . . . . . . . . . . . . . CENTRAL BODY ELECTRONICS (ZKE IV) 6100.0 . . . . . . . . . . . . . . . . . . . . . CENTRAL LOCKING LUGGAGE COMPARTMENT LID MOTOR RELAY (ZV), K70 5126.0-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CHARCOAL FILTER SHUT–OFF VALVE, B6247 1210.17-09 . . . . . . . . . . . . . CHARGING SYSTEM 1230.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CHIME MODULE, H10 6211.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CIGAR LIGHTER CONNECTION, E28a 3614.0-00 . . . . . . . . . . . . . . . . . . . . . . . CIGAR LIGHTER LIGHT, FRONT, E29 6300.0-01 . . . . . . . . . . . . . . . . . . . . . . . . CIGAR LIGHTER LIGHT, FRONT, E29 6332.0-00 . . . . . . . . . . . . . . . . . . . . . . . . CIGAR LIGHTER, FRONT, E28 6332.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CLUTCH SWITCH, S32 6571.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CLUTCH SWITCH, S32 6571.0-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . COMBINATION SWITCH, S7 6313.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . COMPONENT LOCATION CHART 7000.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . COMPONENT LOCATION VIEWS 7100.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . COMPRESSOR CONTROL RELAY, K19 6450.6-02 . . . . . . . . . . . . . . . . . . . . . . COMPRESSOR CONTROL RELAY, K19 6450.6-06 . . . . . . . . . . . . . . . . . . . . . . COMPRESSOR MAIN SWITCH, S232 3614.0-00 . . . . . . . . . . . . . . . . . . . . . . . . COMPRESSOR RELAY, K6394 3614.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CONNECTOR VIEWS 8500.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CONTACT RING, C100 6133.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CONTACT RING, C101 3234.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CONVERTIBLE TOP ACTUATING SWITCH, S143 5430.2-01 . . . . . . . . . . . . . CONVERTIBLE TOP END–POSITION MICRO SWITCH, S164 5430.2-01 . . CONVERTIBLE TOP MOTOR, M101 5430.2-00 . . . . . . . . . . . . . . . . . . . . . . . . . CONVERTIBLE TOP RELAY I (CLOSE), K18363 5430.2-00 . . . . . . . . . . . . . . . CONVERTIBLE TOP RELAY II (OPEN), K18364 5430.2-00 . . . . . . . . . . . . . . . CRANKSHAFT POSITION/RPM SENSOR, B6203 1210.17-06 . . . . . . . . . . . CRANKSHAFT POSITION/RPM SENSOR, B6203 1210.25-05 . . . . . . . . . . . CRASH CONTROL MODULE 6350.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CRASH CONTROL MODULE, N17 6350.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . CRUISE CONTROL (TEMPOMAT) 6571.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CRUISE CONTROL ACTUATOR (TEMPOMAT), M25 6571.0-01 . . . . . . . . . . . CRUISE CONTROL INTERFACE, A9008 6571.0-02 . . . . . . . . . . . . . . . . . . . . . CRUISE CONTROL MODULE (TEMPOMAT), A8 6571.0 . . . . . . . . . . . . . . . . CRUISE CONTROL SWITCH, S28 6571.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . CRUISE CONTROL SWITCH, S28 6571.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . DATA LINK 0670.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DATA LINK CONNECTOR, D100 0670.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DAY LIGHT RELAY MODULE, K46z 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . DEFOGGER I, REAR, E9 6424.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DIGITAL CLOCK 6213.3-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DIGITAL CLOCK, A110 6213.3-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DOME LIGHT/MAP READING ASSEMBLY, FRONT, E34 6330.3-00 . . . . . . . . DOOR JAMB SWITCH, DRIVER’S, S14 5126.0-01 . . . . . . . . . . . . . . . . . . . . . . . DOOR JAMB SWITCH, PASSENGER’S, S13 5126.0-01 . . . . . . . . . . . . . . . . . . DOOR LOCK MOTOR, DRIVER’S, M12 5126.0-02 . . . . . . . . . . . . . . . . . . . . . . . DOOR LOCK MOTOR, DRIVER’S, M12 5126.0-04 . . . . . . . . . . . . . . . . . . . . . . . DOOR LOCK MOTOR, PASSENGER’S, M13 5126.0-02 . . . . . . . . . . . . . . . . . . DOOR LOCK MOTOR, PASSENGER’S, M13 5126.0-04 . . . . . . . . . . . . . . . . . . DOOR LOCK SWITCH, DRIVER’S, S47 5126.0-00 . . . . . . . . . . . . . . . . . . . . . . DOOR LOCK SWITCH, PASSENGER’S, S49 5126.0-00 . . . . . . . . . . . . . . . . . . DRIVE–AWAY PROTECTION (EWS III) 6135.1 . . . . . . . . . . . . . . . . . . . . . . . . . DSC SWITCH, S6y 3452.1-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DUAL TEMPERATURE SENSOR (COOLANT TEMPERATURE), B6256 1210.17-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DYNAMIC STABILITY CONTROL (DSC III) 3452.1 . . . . . . . . . . . . . . . . . . . . . . DYNAMIC STABILITY CONTROL UNIT (DSC), A65 3452.1 . . . . . . . . . . . . . . E–BOX FAN 1290.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–BOX FAN, M6506 1290.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ELECTRICAL COMPRESSOR, M805 3614.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . ELECTRO–HYDRAULIC CONVERTIBLE TOP 5430.2 . . . . . . . . . . . . . . . . . . . ELECTROCHROMIC REAR VIEW MIRROR, A22z 5116.0-02 . . . . . . . . . . . . . ELECTRONIC IMMOBILIZER CONTROL MODULE (EWS III), A837 6135.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ELECTRONIC TRANSMISSION CONTROL (EGS A4S 270R) 2460.2 . . . . . ENGINE CONTROL MODULE (DME), A6000 1210.17 . . . . . . . . . . . . . . . . . . .

INDEX 0100.0Ć02 06/00 2000 BMW Z3 ENGINE CONTROL MODULE (DME), A6000 1210.25 . . . . . . . . . . . . . . . . . . . ENGINE CONTROL MODULE RELAY, K6300 1210.17-00 . . . . . . . . . . . . . . . ENGINE CONTROL MODULE RELAY, K6300 1210.25-00 . . . . . . . . . . . . . . . ENGINE CONTROL RELAY (ABS/ASC), K94 3450.1-00 . . . . . . . . . . . . . . . . . . ENGINE CONTROL SYSTEM MS41.1 (6–CYLINDER S52) 1210.17 . . . . . . . ENGINE CONTROL SYSTEM MS42.1 (6–CYLINDER M52) 1210.25 . . . . . . ENGINE COOLANT TEMPERATURE SENSOR, B6232 1210.17-02 . . . . . . . ENGINE COOLANT TEMPERATURE SENSOR, B6232 6211.0-04 . . . . . . . . . ENGINE COOLANT TEMPERATURE SENSOR, B6236 1210.17-02 . . . . . . . ENGINE COOLANT TEMPERATURE SENSOR, B6236 1210.25-07 . . . . . . . ENGINE HOOD SWITCH, S21w 6575.2-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EVAPORATIVE EMISSION VALVE, Y6120 1210.17-05 . . . . . . . . . . . . . . . . . . EVAPORATIVE EMISSION VALVE, Y6120 1210.25-03 . . . . . . . . . . . . . . . . . . EVAPORATOR CONTROLLER, S221 6450.6-01 . . . . . . . . . . . . . . . . . . . . . . . . EVAPORATOR CONTROLLER, S221 6450.6-05 . . . . . . . . . . . . . . . . . . . . . . . . EVAPORATOR TEMPERATURE SENSOR, B14 6450.6-01 . . . . . . . . . . . . . . . EVAPORATOR TEMPERATURE SENSOR, B14 6450.6-05 . . . . . . . . . . . . . . . EWS TOROIDAL COIL, L1 6135.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FOG LIGHT RELAY, FRONT, K47 6312.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . FOG LIGHT SWITCH, S10 6312.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FOG LIGHT, LEFT, E26 6312.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FOG LIGHT, RIGHT, E27 6312.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FRESH AIR RECIRCULATION MOTOR, M111 6450.6-01 . . . . . . . . . . . . . . . . . FRESH AIR RECIRCULATION MOTOR, M111 6450.6-05 . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 1, Y6101 1210.17-01 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 1, Y6101 1210.25-02 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 2, Y6102 1210.17-01 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 2, Y6102 1210.25-02 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 3, Y6103 1210.17-01 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 3, Y6103 1210.25-02 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 4, Y6104 1210.17-01 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 4, Y6104 1210.25-02 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 5, Y6105 1210.17-01 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 5, Y6105 1210.25-02 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 6, Y6106 1210.17-01 . . . . . . . . . . . . . . . . . . . FUEL INJECTION VALVE, CYL. 6, Y6106 1210.25-02 . . . . . . . . . . . . . . . . . . . FUEL PUMP RELAY, K6301w 1210.17-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FUEL PUMP, M2 1210.17-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FUEL SENSOR, B6y 6211.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FUEL TANK PRESSURE SENSOR, B65 1210.17-09 . . . . . . . . . . . . . . . . . . . . FUSE CHART 0670.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FUSE DETAILS 0670.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FUSE HOLDER IN E–BOX, P98 0670.2-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FUSE HOLDER, P99 0670.2-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GAS FILLER LOCK MOTOR, M16 5126.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . GAS FILLER LOCK MOTOR, M16 5126.0-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . GEAR SHIFT LEVER INDICATOR, E96 6300.0-01 . . . . . . . . . . . . . . . . . . . . . . . GENERATOR, G6509 1230.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GROUND DISTRIBUTION 0670.4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1, E99 6424.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . HAZARD FLASHER RELAY, K16 6313.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HAZARD SWITCH, S18 6313.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEADLIGHT WASHER (SRA) 6167.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEADLIGHT, LEFT, E7 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEADLIGHT, RIGHT, E8 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEADLIGHT/FOG LIGHT WASHER PUMP, M7 6160.1-00 . . . . . . . . . . . . . . . . HEADLIGHT/FOG LIGHT WASHER PUMP, M7 6167.1-00 . . . . . . . . . . . . . . . . HEADLIGHTS/FOG LIGHTS 6312.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HEAT/A/C CONTROL PANEL ILLUMINATION, E105 6300.0-02 . . . . . . . . . . . HEAT/A/C CONTROL PANEL ILLUMINATION, E105 6300.0-03 . . . . . . . . . . . HEAT/A/C CONTROL PANEL ILLUMINATION, E106 6300.0-02 . . . . . . . . . . . HEAT/A/C CONTROL PANEL ILLUMINATION, E106 6300.0-03 . . . . . . . . . . . HEATED SEATS 5203.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIFI AMPLIFIER, A18 6510.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIGH BEAM LIGHT RELAY, K46 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIGH BEAM LIGHT, LEFT, E11 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIGH BEAM LIGHT, RIGHT, E12 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT, H34 6325.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIGH RANGE SPEAKER, LEFT FRONT, H59 6510.1 . . . . . . . . . . . . . . . . . . . HIGH RANGE SPEAKER, LEFT FRONT, H59 6510.1-03 . . . . . . . . . . . . . . . . .

INDEX 0100.0Ć03 06/00 2000 BMW Z3 HIGH RANGE SPEAKER, LEFT REAR, H56 6510.1-03 . . . . . . . . . . . . . . . . . . HIGH RANGE SPEAKER, RIGHT FRONT, H50 6510.1 . . . . . . . . . . . . . . . . . . HIGH RANGE SPEAKER, RIGHT REAR, H53 6510.1-03 . . . . . . . . . . . . . . . . . HIGH SPEED RELAY, K22 6450.6-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HIGH SPEED RELAY, K22 6450.6-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HORN 6133.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HORN RELAY, K2 6133.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HORN SWITCH, S4 6133.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HORN, LEFT, H2 6133.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HORN, RIGHT, H3 6133.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HOT FILM AIR MASS METER, B6207 1210.17-05 . . . . . . . . . . . . . . . . . . . . . . HOT FILM AIR MASS METER, B6207 1210.25-05 . . . . . . . . . . . . . . . . . . . . . . IDLE SPEED CONTROL VALVE, Y6130 1210.17-01 . . . . . . . . . . . . . . . . . . . . IDLE SPEED CONTROL VALVE, Y6130 1210.25-03 . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 1, T6151 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 1, T6151 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 2, T6152 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 2, T6152 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 3, T6153 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 3, T6153 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 4, T6154 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 4, T6154 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 5, T6155 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 5, T6155 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 6, T6156 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION COIL, CYL. 6, T6156 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION SWITCH, S2 0670.2-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IGNITION SWITCH, S2 0670.2-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INDEX 0100.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INDEX 0100.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INSTRUMENT CLUSTER 6211.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INSTRUMENT CLUSTER, A2w 6211.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INTAKE AIR TEMPERATURE SENSOR, B6205 1210.17-02 . . . . . . . . . . . . . . INTAKE AIR TEMPERATURE SENSOR, B6205 1210.25-07 . . . . . . . . . . . . . . INTEGRATED HEATING– AND CLIMATE CONTROL 6450.6 . . . . . . . . . . . . . INTERIOR ACCESSORIES 6332.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INTERIOR LIGHT SWITCH, S408 6330.3-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . INTERIOR LIGHT, LEFT FRONT, E800 6330.3-00 . . . . . . . . . . . . . . . . . . . . . . . INTERIOR LIGHTS 6330.3-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INTERMEDIATE PRESSURE SWITCH, B9 6450.6-03 . . . . . . . . . . . . . . . . . . . . INTERMEDIATE PRESSURE SWITCH, B9 6450.6-07 . . . . . . . . . . . . . . . . . . . . INTRODUCTION 0110.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . JET HEATER THERMOSWITCH, S198 6169.0-00 . . . . . . . . . . . . . . . . . . . . . . . KICK–DOWN SWITCH, S8507 2460.2-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . KNOCK SENSOR, B6240 1210.17-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . KNOCK SENSOR, B6240 1210.25-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LEAKAGE DIAGNOSIS PUMP, Y6139 1210.25-04 . . . . . . . . . . . . . . . . . . . . . . LICENSE PLATE LIGHT, LEFT, E43 6320.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . LICENSE PLATE LIGHT, LEFT, E43 6320.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . LICENSE PLATE LIGHT, RIGHT, E44 6320.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . LICENSE PLATE LIGHT, RIGHT, E44 6320.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . LICENSE PLATE/LUGGAGE COMPARTMENT LIGHTS 6320.0-00 . . . . . . . . LIGHT ASSEMBLY, LEFT REAR, E16 0670.4-12 . . . . . . . . . . . . . . . . . . . . . . . . LIGHT ASSEMBLY, RIGHT REAR, E17 0670.4-12 . . . . . . . . . . . . . . . . . . . . . . . LIGHT SWITCH DETAILS 6300.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LIGHT SWITCH, S8 6300.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LOW BEAM LIGHT RELAY, K48 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LOW BEAM LIGHT, LEFT, E13 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LOW BEAM LIGHT, RIGHT, E14 6312.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LOW RANGE SPEAKER, LEFT FRONT, H58 6510.1 . . . . . . . . . . . . . . . . . . . . LOW RANGE SPEAKER, LEFT REAR, H57 6510.1 . . . . . . . . . . . . . . . . . . . . . LOW RANGE SPEAKER, RIGHT FRONT, H51 6510.1 . . . . . . . . . . . . . . . . . . LOW RANGE SPEAKER, RIGHT REAR, H52 6510.1 . . . . . . . . . . . . . . . . . . . . LUGGAGE COMPARTMENT LID LOCKING SWITCH, S117 5126.0-05 . . . . . LUGGAGE COMPARTMENT LIGHT SWITCH, S826 6320.0-03 . . . . . . . . . . . LUGGAGE COMPARTMENT LIGHT, E32 6320.0-03 . . . . . . . . . . . . . . . . . . . . . LUGGAGE COMPARTMENT LOCK MOTOR, M17 5126.0-03 . . . . . . . . . . . . . LUGGAGE COMPARTMENT LOCK MOTOR, M17 5126.0-05 . . . . . . . . . . . . . MARKER LIGHT, LEFT FRONT, E21 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . MARKER LIGHT, RIGHT FRONT, E22 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . .

INDEX 0100.0Ć04 06/00 2000 BMW Z3 MID–HIGH RANGE SPEAKER, LEFT REAR, H55z 6510.1 . . . . . . . . . . . . . . . MID–HIGH RANGE SPEAKER, LEFT REAR, H70 6510.1-08 . . . . . . . . . . . . . . MID–HIGH RANGE SPEAKER, RIGHT REAR, H71 6510.1-08 . . . . . . . . . . . . MIDRANGE SPEAKER, LEFT FRONT, H55 6510.1 . . . . . . . . . . . . . . . . . . . . . MIDRANGE SPEAKER, LEFT FRONT, H55 6510.1-03 . . . . . . . . . . . . . . . . . . . MIDRANGE SPEAKER, RIGHT FRONT, H54 6510.1 . . . . . . . . . . . . . . . . . . . . MIRROR CONTROL SWITCH, S17 5116.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . MIRROR, DRIVER’S SIDE, Y5 5116.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIRROR, PASSENGER’S SIDE, Y6 5116.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . NORMAL SPEED RELAY, K21 6450.6-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NORMAL SPEED RELAY, K21 6450.6-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OBD II CONNECTOR, D110 0670.5-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OBD II CONNECTOR, D110 0670.5-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OIL PRESSURE SWITCH, B6231 1210.25-08 . . . . . . . . . . . . . . . . . . . . . . . . . . OIL PRESSURE SWITCH, B6231 6211.0-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . OIL PRESSURE SWITCH, B6231 6211.0-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . OIL TEMPERATURE GAUGE, B59 6211.0-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . OIL TEMPERATURE SENSOR, B6238 1210.25-07 . . . . . . . . . . . . . . . . . . . . . OIL TEMPERATURE SENSOR, B6238 6211.0-06 . . . . . . . . . . . . . . . . . . . . . . . ON–BOARD COMPUTER TEMPERATURE SENSOR, B21 6581.3-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . OXYGEN SENSOR I (BEHIND CATALYTIC CONVERTER), B62102 1210.17-04 . . . . . . . . . . . . . . OXYGEN SENSOR I (BEHIND CATALYTIC CONVERTER), B62102 1210.25-06 . . . . . . . . . . . . . . OXYGEN SENSOR I (IN FRONT OF CATALYTIC CONVERTER), B62101 1210.17-04 . . . . . . . . OXYGEN SENSOR I (IN FRONT OF CATALYTIC CONVERTER), B62101 1210.25-06 . . . . . . . . OXYGEN SENSOR II (BEHIND CATALYTIC CONVERTER), B62202 1210.17-04 . . . . . . . . . . . . . . OXYGEN SENSOR II (BEHIND CATALYTIC CONVERTER), B62202 1210.25-06 . . . . . . . . . . . . . . OXYGEN SENSOR II (IN FRONT OF CATALYTIC CONVERTER), B62201 1210.17-04 . . . . . . . . OXYGEN SENSOR II (IN FRONT OF CATALYTIC CONVERTER), B62201 1210.25-06 . . . . . . . . PARK BRAKE SWITCH, S31 6211.0-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PARK BRAKE SWITCH, S31 6211.0-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PARK LIGHT RELAY, LEFT, K26 6314.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PARK LIGHT, LEFT, E15 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PARK LIGHT, RIGHT, E19 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PARK LIGHT/LICENSE PLATE LIGHT RELAY, RIGHT, K25 6314.0-02 . . . . . PARK/TAIL/UNDERHOOD LIGHTS 6314.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PASSENGER’S WINDOW MOTOR, M23 5133.0-02 . . . . . . . . . . . . . . . . . . . . . . POWER DISTRIBUTION 0670.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . POWER DISTRIBUTION BOX, FRONT, P90 0670.2 . . . . . . . . . . . . . . . . . . . . POWER DISTRIBUTION CHART 0670.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . POWER MIRRORS 5116.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . POWER SEATS 5200.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . POWER TILT SUNROOF 5410.5-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . POWER WINDOW SWITCH, DRIVER’S, S126y 5133.0-01 . . . . . . . . . . . . . . . POWER WINDOW SWITCH, PASSENGER’S, S127y 5133.0-01 . . . . . . . . . . . PRECHARGE PUMP, M118 3452.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PRESSURE SENSOR, B76 3452.1-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PRESSURE SWITCH, B8y 6450.6-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PRESSURE SWITCH, B8y 6450.6-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PRESSURE SWITCH, B9508 6450.6-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PRESSURE SWITCH, B9508 6450.6-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PRESSURE TRANSMITTER, Y16z 3452.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . PROGRAM SWITCH, S8503 2460.2-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PYROTECHNICAL BELT TENSIONER, DRIVER’S SIDE, G12 3234.0-01 . . . PYROTECHNICAL BELT TENSIONER, PASSENGER’S SIDE, G13 3234.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RADIO ANTI–THEFT SWITCH, S20w 6575.2-00 . . . . . . . . . . . . . . . . . . . . . . . . RADIO, N9 6510.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RADIO/HIFI 6510.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RESISTOR, R8554 1210.17-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RESISTOR, R8554 1210.25-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . REVERSING LIGHT SWITCH, S8511 6322.0-00 . . . . . . . . . . . . . . . . . . . . . . . . .

INDEX 0100.0Ć05 06/00 2000 BMW Z3 RIGHT MID–HIGH RANGE SPEAKER, REAR, H54z 6510.1 . . . . . . . . . . . . . RPM RATE SENSOR, B75 3452.1-04 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SEAT BELT SWITCH, DRIVER’S, S58 3234.0-02 . . . . . . . . . . . . . . . . . . . . . . . . SEAT BELT SWITCH, PASSENGER’S, S59 3234.0-02 . . . . . . . . . . . . . . . . . . . SEAT CONTROL SWITCH, DRIVER’S SEAT, S51 5200.0-00 . . . . . . . . . . . . . . SEAT CONTROL SWITCH, DRIVER’S SEAT, S51 5200.0-02 . . . . . . . . . . . . . . SEAT CONTROL SWITCH, PASSENGER’S SEAT, S56 5200.0-01 . . . . . . . . . SEAT CONTROL SWITCH, PASSENGER’S SEAT, S56 5200.0-03 . . . . . . . . . SEAT HEATER SWITCH, DRIVER’S SEAT, S53 5203.0 . . . . . . . . . . . . . . . . . SEAT HEATER SWITCH, PASSENGER’S SEAT, S54 5203.0 . . . . . . . . . . . . . SEAT HEATER, DRIVER’S, E57 5203.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SEAT HEATER, PASSENGER’S, E58 5203.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . SEAT HEIGHT MOTOR, DRIVER’S, M52 5200.0-00 . . . . . . . . . . . . . . . . . . . . . SEAT HEIGHT MOTOR, DRIVER’S, M52 5200.0-02 . . . . . . . . . . . . . . . . . . . . . SEAT HEIGHT MOTOR, PASSENGER’S, M59 5200.0-01 . . . . . . . . . . . . . . . . . SEAT HEIGHT MOTOR, PASSENGER’S, M59 5200.0-03 . . . . . . . . . . . . . . . . . SEAT LENGTH ADJUST CUT–OFF RELAY, PASSENGER’S, K911 5200.0-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SEAT LENGTH ADJUST CUT–OFF RELAY, DRIVER’S, K921 5200.0-02 . . . SEAT LIMIT SWITCH, DRIVER’S, S910 5200.0-02 . . . . . . . . . . . . . . . . . . . . . . . SEAT LIMIT SWITCH, PASSENGER’S, S911 5200.0-03 . . . . . . . . . . . . . . . . . . SEAT MAT, I1008 3234.0-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SEAT MOVEMENT MOTOR, DRIVER’S, M51 5200.0-00 . . . . . . . . . . . . . . . . . SEAT MOVEMENT MOTOR, DRIVER’S, M51 5200.0-02 . . . . . . . . . . . . . . . . . SEAT MOVEMENT MOTOR, PASSENGER’S, M60 5200.0-01 . . . . . . . . . . . . . SEAT MOVEMENT MOTOR, PASSENGER’S, M60 5200.0-03 . . . . . . . . . . . . . SEAT OCCUPANCY DETECTOR, A113 3234.0-03 . . . . . . . . . . . . . . . . . . . . . . . SEAT TILT ADJUST CUT–OFF RELAY, DRIVER’S, K920 5200.0-02 . . . . . . . SEAT TILT ADJUST CUT–OFF RELAY, PASSENGER’S, K910 5200.0-03 . . . SEATBACK HEATER, DRIVER’S, E56 5203.0 . . . . . . . . . . . . . . . . . . . . . . . . . . SEATBACK HEATER, PASSENGER’S, E59 5203.0 . . . . . . . . . . . . . . . . . . . . . SECONDARY AIR PUMP RELAY, K6304 1210.17-05 . . . . . . . . . . . . . . . . . . . . SECONDARY AIR PUMP RELAY, Y6304 1210.25-04 . . . . . . . . . . . . . . . . . . . . SECONDARY AIR PUMP VALVE, Y6163 1210.17-05 . . . . . . . . . . . . . . . . . . . . SECONDARY AIR PUMP VALVE, Y6163 1210.25-03 . . . . . . . . . . . . . . . . . . . . SHIFT–LOCK,Y19 2460.2-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SIDE IMPACT SENSOR, DRIVER’S, B78 3234.0-01 . . . . . . . . . . . . . . . . . . . . . SIDE IMPACT SENSOR, PASSENGER’S, B79 3234.0-01 . . . . . . . . . . . . . . . . SLIP CONTROL (ABS/ASC) 3450.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SLIP CONTROL MODULE (ABS/ASC), A52 3450.1 . . . . . . . . . . . . . . . . . . . . . SOLENOID VALVE (”RUNNING LOSSES”), Y6550 1210.17-05 . . . . . . . . . . . SOLENOID VALVE (”RUNNING LOSSES”), Y6550 1210.25-04 . . . . . . . . . . . SPEAKER, LEFT REAR, H46 6510.1-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SPEAKER, RIGHT REAR, H45 6510.1-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, LEFT FRONT, B2 3450.1-04 . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, LEFT FRONT, B2 3450.1-07 . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, LEFT FRONT, B2 3452.1-05 . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, LEFT REAR, B4 3450.1-04 . . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, LEFT REAR, B4 3450.1-07 . . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, LEFT REAR, B4 3452.1-05 . . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, RIGHT FRONT, B1 3450.1-04 . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, RIGHT FRONT, B1 3450.1-07 . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, RIGHT FRONT, B1 3452.1-05 . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, RIGHT REAR, B3 3450.1-04 . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, RIGHT REAR, B3 3450.1-07 . . . . . . . . . . . . . . . . . . . SPEED SENSOR – ABS, RIGHT REAR, B3 3452.1-05 . . . . . . . . . . . . . . . . . . . SPLICE LOCATION VIEWS 8000.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . START 1240.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . STARTER IMMOBILIZATION SWITCH, S235 1240.0 . . . . . . . . . . . . . . . . . . . . STARTER, M6510 1240.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . STEERING ANGLE SENSOR, R33 3452.1-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . SUBWOOFER AMPLIFIER MODULE, N44 6510.1-09 . . . . . . . . . . . . . . . . . . . . SUBWOOFER, H66 6510.1-09 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SUPPLEMENTAL RESTRAINT SYSTEM (AIR BAG) 3234.0 . . . . . . . . . . . . . SUPPLEMENTAL RESTRAINT SYSTEM CONTROL MODULE, A12 3234.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SYMBOLS 0140.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TAIL LIGHT, LEFT, H25 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TAIL LIGHT, LEFT, H37 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TAIL LIGHT, RIGHT, H30 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

INDEX 0100.0Ć06 06/00 2000 BMW Z3 TAIL LIGHT, RIGHT, H39 6314.0-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TEMPERATURE SWITCH, S36 6450.6-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TEMPERATURE SWITCH, S36 6450.6-07 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TEMPERATURE WHEEL SWITCH, S531 6450.6-01 . . . . . . . . . . . . . . . . . . . . . TEMPERATURE WHEEL SWITCH, S531 6450.6-05 . . . . . . . . . . . . . . . . . . . . . THERMAL OIL LEVEL SENSOR (TOENS) CONTROL MODULE, A19007 6211.0-08 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . THERMAL OIL LEVEL SWITCH, B6254 6211.0-09 . . . . . . . . . . . . . . . . . . . . . . . THERMOSTAT, CHARACTERISTIC MAP COOLING, B6279 1210.25-05 . . THROTTLE POSITION SENSOR, R6252 1210.17-05 . . . . . . . . . . . . . . . . . . . THROTTLE POSITION SENSOR/ CRUISE CONTROL ACTUATOR, R6385 1210.25-07 . . . . . . . . . . . . . . . . . . THROTTLE POSITION SENSOR/ CRUISE CONTROL ACTUATOR, R6385 6571.0-03 . . . . . . . . . . . . . . . . . . . . TILT SUNROOF MOTOR, M24y 5410.5-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TILT SUNROOF SWITCH, S38y 5410.5-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM 3614.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TRANSMISSION CONTROL MODULE (EGS), A8500 2460.2 . . . . . . . . . . . . TRANSMISSION POSITION INDICATOR LIGHT, E82 6300.0-02 . . . . . . . . . . TRANSMISSION VALVE UNIT, Y8521 2460.2-01 . . . . . . . . . . . . . . . . . . . . . . . . TRANSVERSE ACCELERATION SENSOR, B74 3452.1-04 . . . . . . . . . . . . . . . TURN LIGHT, RIGHT REAR,H5 6313.0-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TURN LIGHT, LEFT FRONT, H7 6313.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TURN LIGHT, LEFT REAR, H6 6313.0-03 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TURN LIGHT, RIGHT FRONT, H4 6313.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . TURN/HAZARD LIGHTS 6313.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UNCOUPLING DIODE (LIGHTS), V10 6314.0-02 . . . . . . . . . . . . . . . . . . . . . . . . UNCOUPLING DIODE (LIGHTS), V9 6314.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . UNLOADER RELAY, TERMINAL 15, K6326 1210.17-02 . . . . . . . . . . . . . . . . . UNLOADER RELAY, TERMINAL 15, K6326 1210.25-01 . . . . . . . . . . . . . . . . . UNLOADER RELAY, TERMINAL 15, K9 6424.0 . . . . . . . . . . . . . . . . . . . . . . . . . VALVE RELAY (ABS/ASC), K95 3450.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . VALVE, INDIVIDUAL CONTROL INTAKE SYSTEM, Y6167 1210.25-03 . . . . VARIABLE CAMSHAFT CONTROL VALVE 1 (INLET), Y6275z 1210.25-03 . VARIABLE CAMSHAFT CONTROL VALVE 1, Y6275 1210.17-01 . . . . . . . . . VARIABLE CAMSHAFT CONTROL VALVE 2 (OUTLET), Y6276 1210.25-03 VEHICLE SPEED SENSOR, B10 6211.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . VOLTMETER, B211 6211.0-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WASHER JET HEATER, LEFT, E51 6169.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . . WASHER JET HEATER, RIGHT, E52 6169.0-00 . . . . . . . . . . . . . . . . . . . . . . . . . WASHER PUMP, M4 6160.1-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WASHER PUMP, M4 6160.1-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WATER VALVE, Y4z 6450.6-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WATER VALVE, Y4z 6450.6-05 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WINDOW DEFOGGER SWITCH, REAR, S76 6424.0 . . . . . . . . . . . . . . . . . . . WINDOW DEFOGGER, REAR 6424.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WINDOW MOTOR, DRIVER’S, M21 5133.0-02 . . . . . . . . . . . . . . . . . . . . . . . . . . WINDSHIELD WASHER JET HEATERS 6169.0-00 . . . . . . . . . . . . . . . . . . . . . . WIPER MOTOR, M3 6160.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WIPER/WASHER INTERVAL CONTROL MODULE, REAR, A36 6160.1-02 . WIPER/WASHER MODULE (WWM) 6160.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . WIPER/WASHER MODULE, A51 6160.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WIPER/WASHER MODULE, A51 6167.1-00 . . . . . . . . . . . . . . . . . . . . . . . . . . . . WIPER/WASHER SWITCH, S5 6160.1-01 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WIPER/WASHER SWITCH, S5 6160.1-02 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WOOFER, REAR, H500 6510.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ZKE CENTRAL LOCKING (ZV) 5126.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ZKE POWER WINDOWS (FH) 5133.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

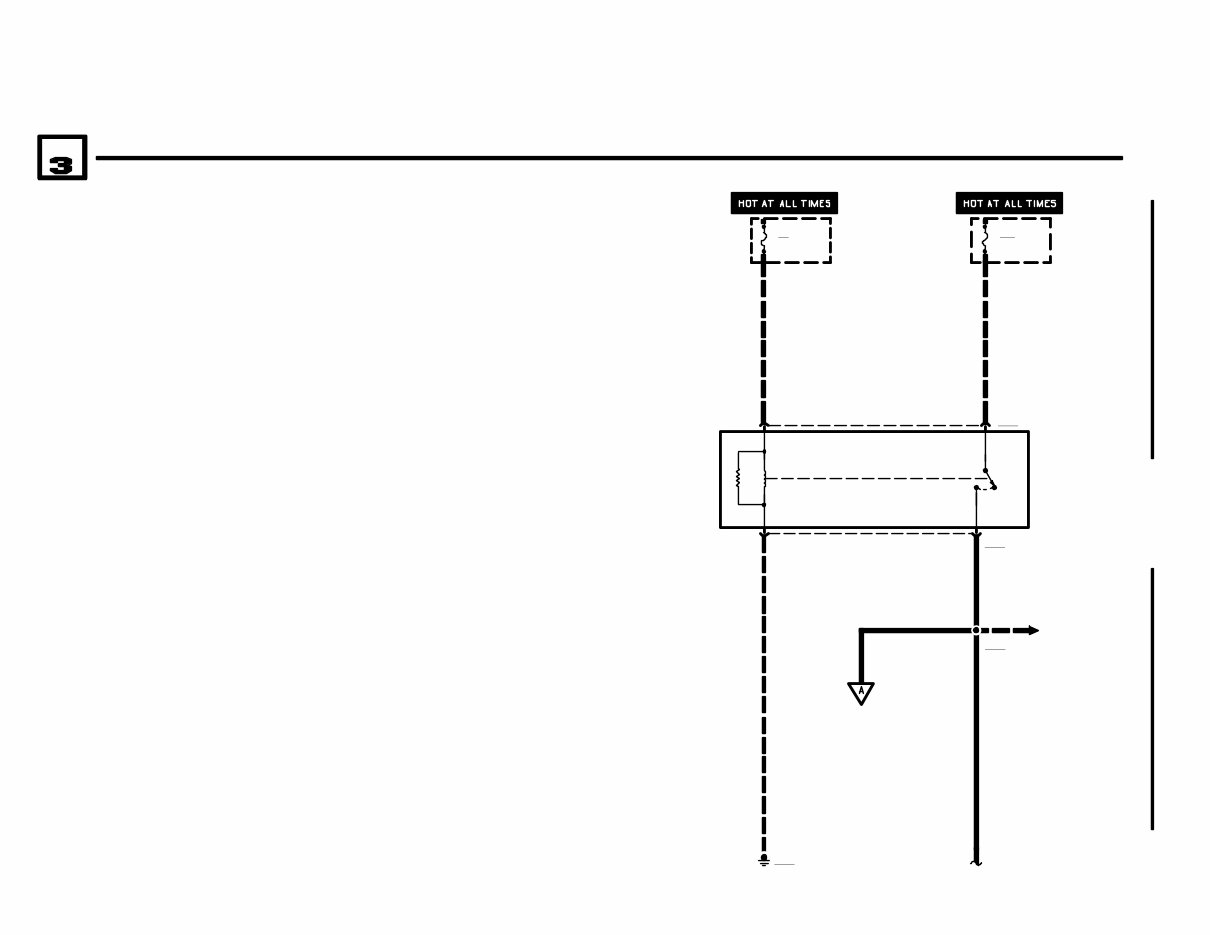

BMW Z3 2.5 VI/SW 0110.0 INTRODUCTION 10/99 0110.0Ć 2000 00 P90 FRONT POWER DISTRIBUTION BOX F1 15A GROUND DISTRIBUTION 0670.4 6160.0-02 2.5 VI/SW 4 8 P91 REAR POWER DISTRIBUTION BOX F44 30A X293 2 6 X293 FUSE DETAILS 0670.3 4 VI/SW 86 85 30 87 X452 CENTRAL BODY ELECTRONICS (ZKE) 6100.0 K11 WIPER RELAY FUSE DETAILS 0670.3 X493 Schematics The schematics divide the entire vehicle electrical system into individual circuits. Interacting electrical components are shown on one common schematic. Switches and other components are represented in such a way that their general layout and function are self–explicit. They are arranged on the sheet such that the current path can be followed from positive (top) to negative (bottom). Important: The components and wires are not drawn to scale. For instance, a lead with a length of over 1m can be shown as a lead that is only a few cm long. To ensure clear arrangement , all connectors, lines branches and connected components from the fuses to the component and from the component to ground connection are not shown within the individual cells. If required, reference can be made to cells 0670.3 Fuse Details and 0670.4 Ground Distribution where all lines are illustrated with all plug connections, line branches and connected components. All circuit symbols used are listed and explained in cell 0140.0 Symbols. In cell 7000.0 Component Location Chart all important connectors, ground points and components are listed in tabular form. It provides a precise description of the component locations in the vehicle. In cell 7100.0 Component Location Views the location of connectors and components which are difficult to locate are shown in line arts or illustrations. In cell 8000.0 Splice Location Views all splices are listed in numerical order and illustrations are provided to assist in locating splices on larger harnesses. In cell 8500.0 Connector Views diagrams of connectors with more than 2 pins are illustrated. Example General conventions can be explained based on the following schematic example.
